Tutorial Memisahkan Bandwitch
INTER dan LOCAL #2
1.

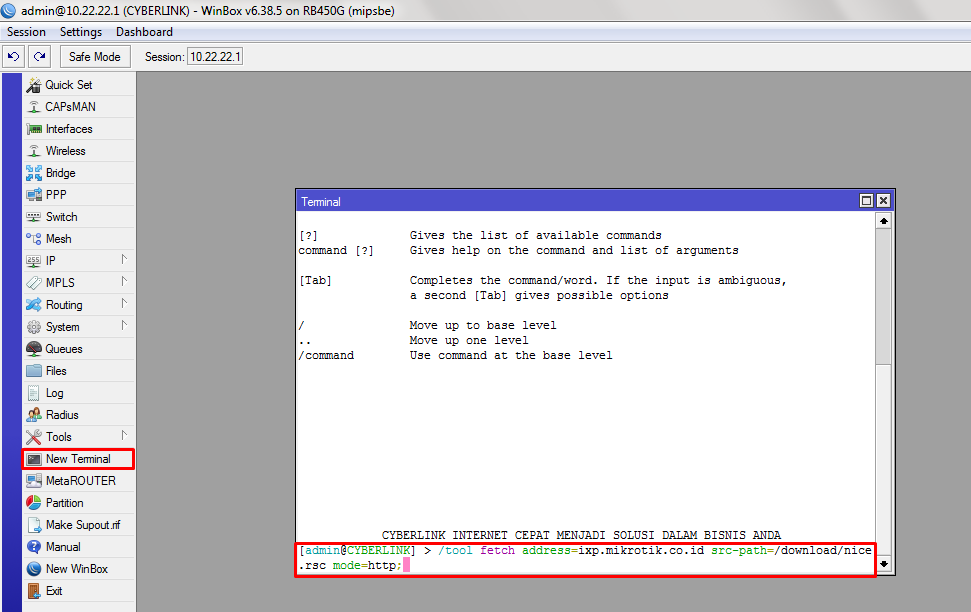

Buka New Terminal Ketik
/tool fetch address=ixp.mikrotik.co.id src-path=/download/nice.rsc
mode=http;
Jika setatus sudah finished seperti gambar dibawah ini, maka
konfigur berhasil

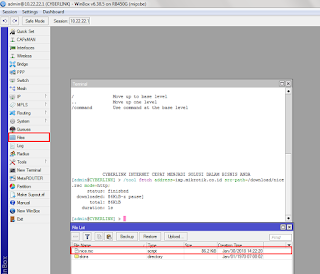

Untuk pengecekan file nice.rsc yang sudah kita download
melalui script diatas kita bisa lihat files tersebut ada caranya dengan
Klik files
Jika file nice.rsc sudah
ada, langkah selanjutnya ketik import nice.rsc pada new terminal .
Apabila setatus successfully Seperti gambar dibawah ini maka
import pada file nice.rsc telah berhasil .
Untuk Melihat hasil import nicenya kita bisa buka dimenu
klik IP-FIREWALL-ADDRESSLIST NICE maka tampilan tersebut akan muncul
seperti berikut;
Langkah selanjutnya adalah membuat
beberapa rule mangle, Rule yang akan dibuat kali ini yaitu trafik LOCAL pertama
klik untuk cara pembuatanya pada menu IP-FIREWALL-MANGLE-+
Tab General.
Chain: Prerouting
Tab advanced
Src-adress-list: nice
Tab Action
Action: mark-connection
New-connection-mark: LOCAL
Lalu buat rule mangle kedua
untuk trafik local, dalam pembuatan rule kedua ini kita membedakan dengan rule
pertama, apabila pertama Makai src-address-list maka pada rule kedua kita
memakai dst-address-list .
Tab General.
Chain: Prerouting
Tab advanced
dst-adress-list: nice
Tab Action
Action: mark-connection
New-connection-mark: LOCAL
Buat rule mangle ketiga untuk trafik local,
Dalam pembuatan rule ini kita membuat mark-paket yang nantinya mark-connection
diatas kita kemas menjadi mark-paket pada rule ketiga ini .
Tab General.
Chain: Prerouting
Connection-mark= LOCAL
Tab Action
action: mark-packet
New-paket-mark: LOCAL
Passthrough=no
Jika sudah selesai membuat
rule mangle untuk trafik local Sekarang kita lanjutkan dengan membuat mangle untuk
trafik INTER rule pertama dengan
Tab General.
Chain: Prerouting
Tab advanced
Src-adress-list: ! nice
Tab Action
action: mark-connection
New-connection-mark: INT
Lalu kita lanjutkan dengan
Rule kedua pada trafik INTER dengan
Tab General.
Chain: Prerouting
Tab advanced
dst-adress-list: ! nice
Tab Action
Action: mark-connection
New-connection-mark: INT
Jika sudah dibuat
mark-connection, lanjut dengan membuat mark-paket . rule terakhir untuk trafik
INT.
Tab General.
Chain: Prerouting
Connection-mark= INT
Tab Action
action: mark-packet
New-paket-mark: INT
Passthrough=no
Jika rule trafik local dan inter sudah selesai dibuat Maka
tampilan akan seperti gambar dibawah ini, jangan lupa untuk memberikan comment,
Untuk tutorial comment bisa dilihat pada tutorial pertama .
Langkah selanjutnya adalah membuat
limiter untuk trafik local dan inter .
klik queues-+
Tab general
Name: LOCAL
Target: 10.22.22.0/24
Max-limit upload dan download = 6M
Advanced
Paket-marks:LOCAL
Kemudian kita buat kembali Limiter untuk INTER
Tab general
Name: INTER
Target: 10.22.22.0/24
Max-limit upload dan download = 3M
Advanced
Paket-marks: INT
Apabila sudah selesai melakukan konfigur limiter, maka
tampilan rule limiter akan seperti dibawah ini .
Terakhir kita lakukan pengecekan pada konfigur . buka
youtube.com untuk melihat limiter INTER
berjalan atau tidak, apabila limiter
tesebut berwarna kuning dan merah maka trafik tersebut berjalan dengan benar
dan lancar, tetapi apabila limiter hanya berwarna hijau boleh dilihat trafiknya
berjalan bisa dipastikan limiter tidak berjalan .
Dan untuk melakukan pengecekan pada limiter LOCAL kita
search detik.com.
Untuk Vidio klik ;
